Комбинированный шпунт К 500

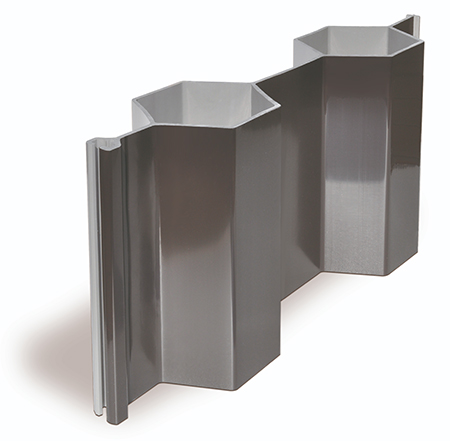

Комбинированные шпунтовые сваи ПВХ “МИАКОМ ГШ K” спроектированы с применением концепции трубной системы.

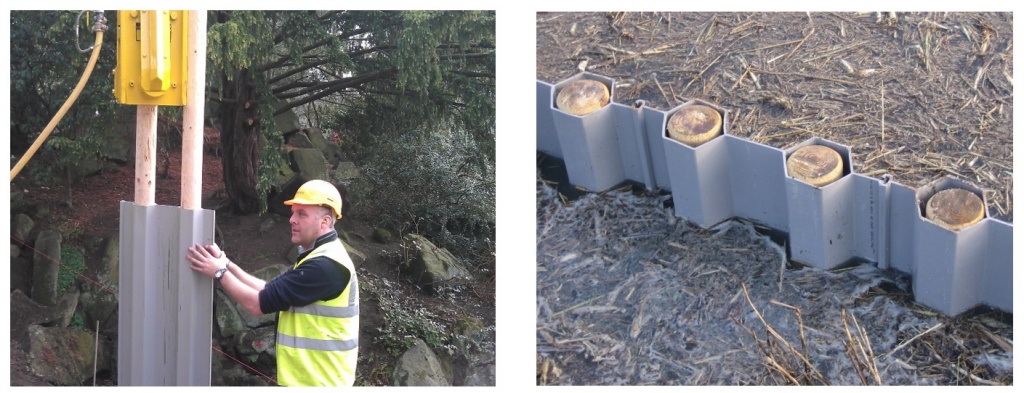

В отверстия в форме шестигранников погружают деревянные или стальные сваи диаметром 120 мм. Это обеспечивает большую жесткость конструкций и, соответственно, позволяет им выдерживать большие нагрузки.

Комбинированные шпунтовые системы МИАКОМ ГШ К – это инновационное, надежное и экономичное решение для защиты берегов и устройства противофильтрационных экранов.

Поливинилхлорид является диэлектрическим материалом, устойчив к агрессивному воздействию кислот и щелочей, ультрафиолетовому излучению, а также к сезонному перепаду температур.

Шпунт ПВХ не подвержен процессам гниения и коррозии, не изменяет форму при низкой минусовой температуре, огнеупорен и обладает повышенной прочностью.

Шпунтовая стена служит барьером между водой и грунтом. Препятствуя подмыву берегов, она предотвращает опасность образования оползней и обвалов. Это экологически чистый материал, который имеет эстетичный внешний вид и воспринимается как органичная часть ландшафта.

Технология производства:

Изготовление данного изделия производиться на высокопроизводительных экструзионных линиях с использованием уникального высокотехнологичного процесса соединения двух различных пластических масс в единый профиль и оснастки.

Благодаря данной технологии уменьшается пористость и, как следствие, увеличивается срок службы шпунта, повышаются прочностные характеристики, а также снижается стоимость изделия.

Преимущества применения шпунта ПВХ:

• снижение себестоимости объекта строительства
• снижение сроков выполнения работ
• экологичность
• возможность проведения работ в любых погодных условиях
• монтаж стандартной строительной техникой
• малый вес конструкции
• эстетичный внешний вид
• отсутствие необходимости выемки и транспортировки грунта
• возможность многократного использования свай

Отличия шпунта ПВХ от металлического шпунта:

Шпунт ПВХ:	Металлический шпунт:
Небольшой вес	Большой вес
Не подвержен воздействию коррозии	Подвержен воздействию коррозии
Не подвержен воздействию микроорганизмов	Подвержен воздействию микроорганизмов
Не подвержен воздействию кислот и щелочей	Подвержен воздействию кислот и щелочей
Относительно небольшая стоимость	Высокая стоимость
Возможность монтажа в любое время года	Сезонность монтажа
Эстетичный вид	Не эстетичный вид

Методы установки шпунтового ограждения:

• Вибропогружение
• Вдавливание
• Подмыв

Погружение шпунтовых свай проводится автономными гидравлическими станциями или установками на базе экскаватора.

Могут использоваться специальные плавсредства или понтоны, оборудованные стрелой для крепления вибропогружателя, что позволяет производить монтаж шпунтовой стены, как с берега, так и с воды.

Характеристики

Ширина (по центрам замков), мм (для 1м сваи)	500
Глубина, мм (для 1м сваи)	122
Толщина, мм (для 1м сваи)	7
Масса 1 п.м., кг (для 1м сваи)	12,2
Площадь поперечного сечения, см² (для 1м сваи)	77,9
Момент инерции Ix, см⁴ (для 1м сваи)	1026
Момент сопротивления, Wx, см³ (для 1м сваи)	168,2
Масса 1 п.м., кг (для 1м стенки)	24,4
Площадь поперечного сечения, см² (для 1м стенки)	155,9
Момент инерции Ix, см⁴ (для 1м стенки)	2051
Момент сопротивления, Wx, см³ (для 1м стенки)	336,3
Плотность, г/см³	1,65
Предел прочности при изгибе, мПа	50
Модуль упругости при изгибе, мПа	3500
Модуль упругости при растяжении, мПа	2550
Ударная вязкость по Шарпи, кДж/м²	136 (+-10)

Отрасли применения

- Горнодобывающая промышленность
- Полигоны ТКО и ПО
- Гидротехнические сооружения
- Берегоукрепление
- Промышленное и гражданское строительство
