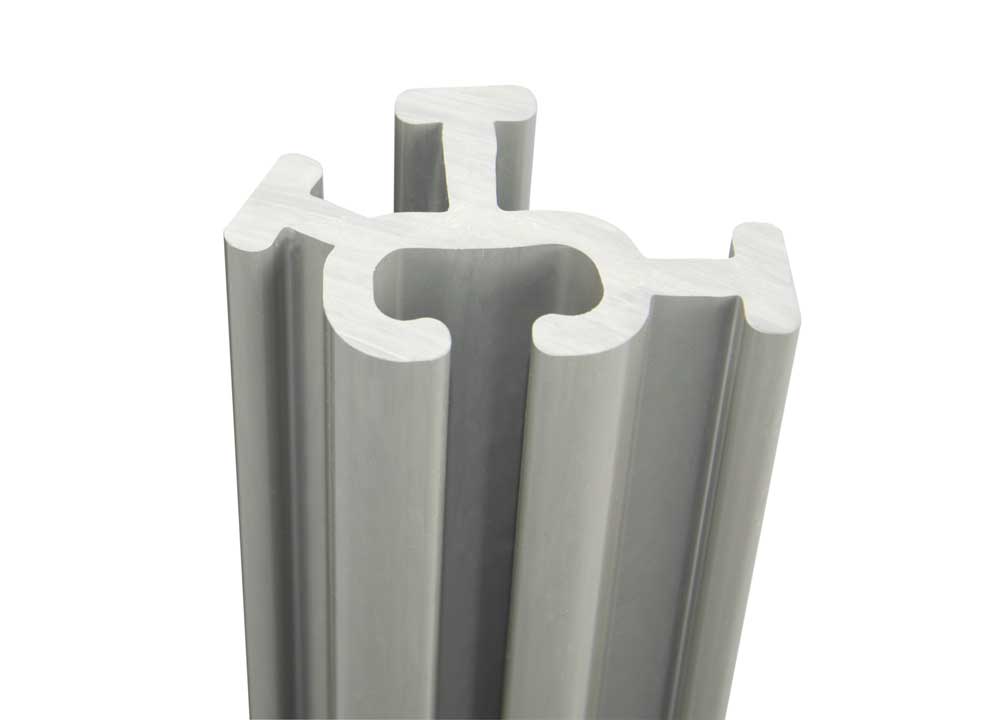

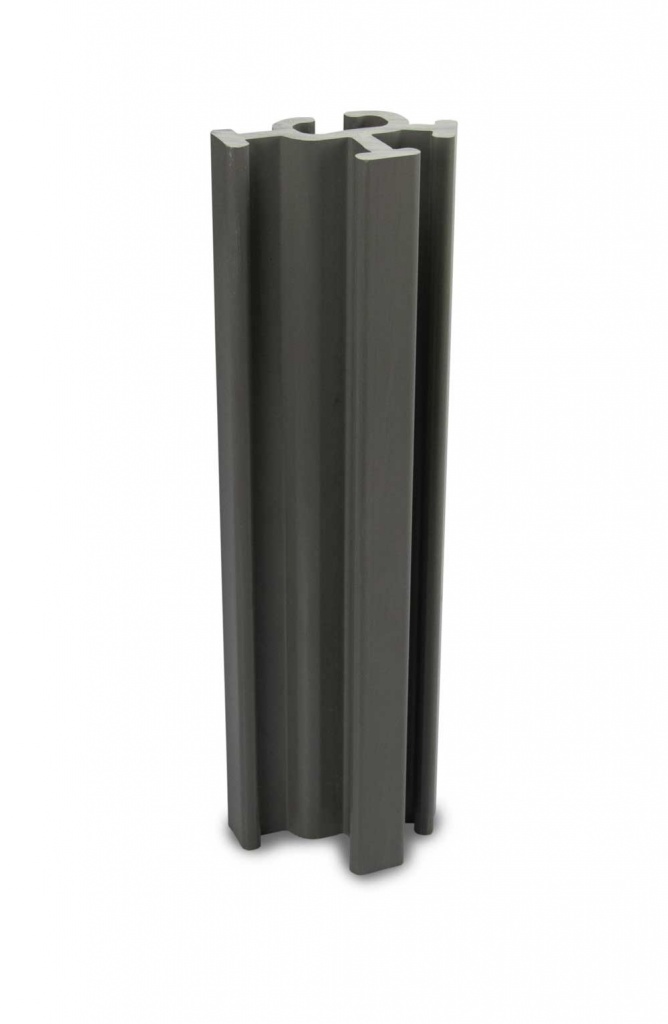

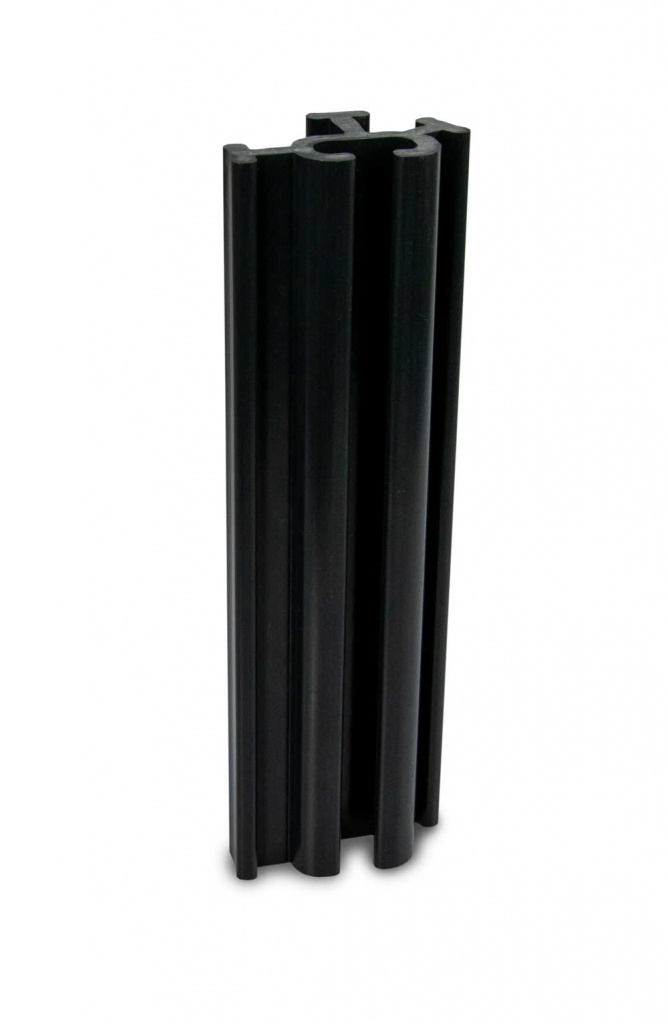

Соединительный элемент

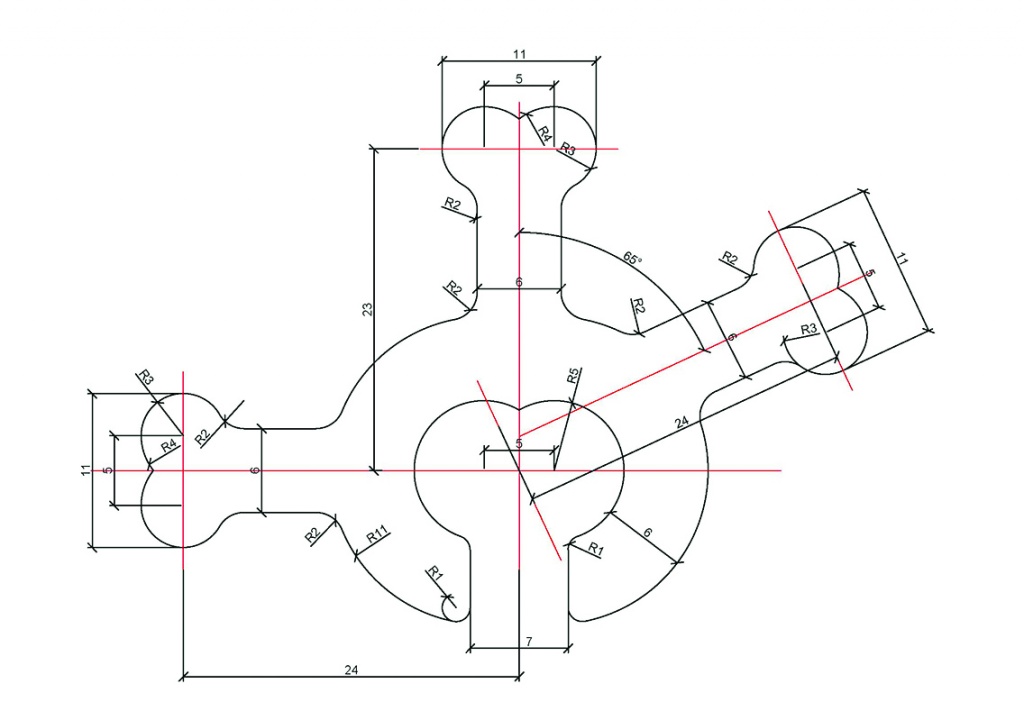

Универсальные соединительный элемент для шпунта ПВХ ГШ 300

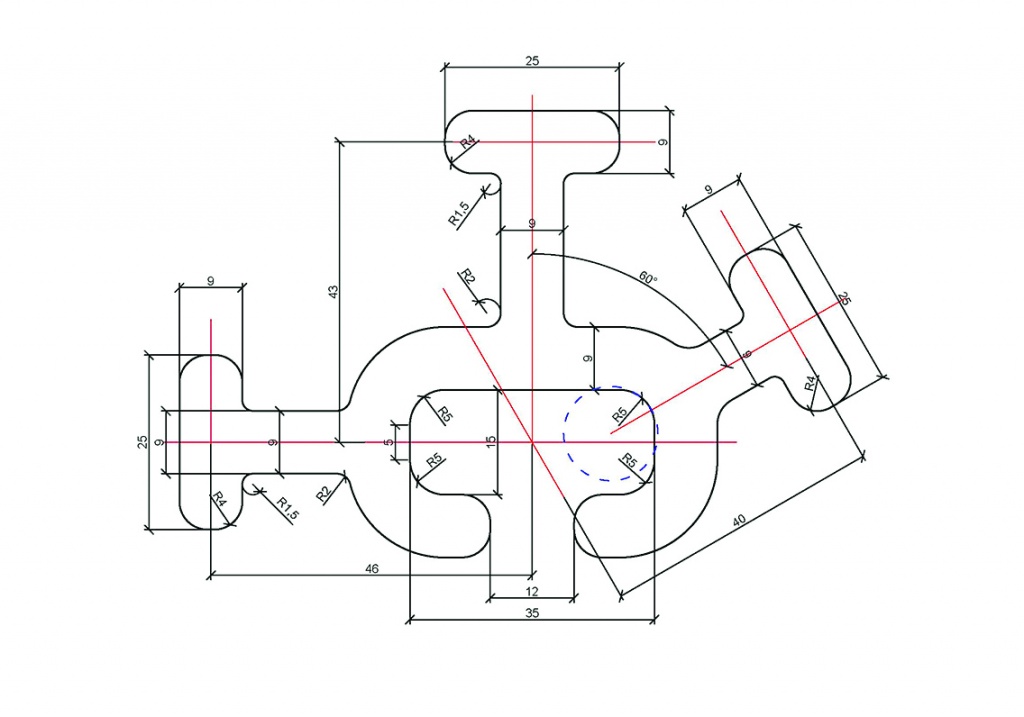

Универсальные соединительный элемент для шпунта ПВХ ГШ 500

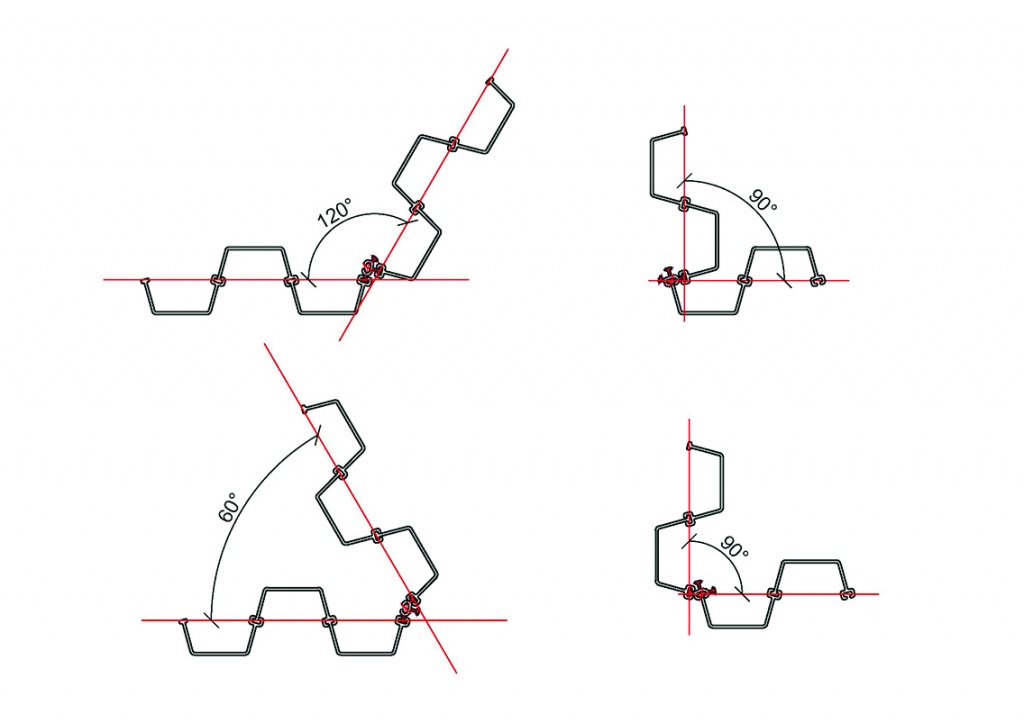

Варианты стыковки шпунтовых стенок

Отрасли применения

Преимущества применения шпунта ПВХ

• снижение себестоимости объекта строительства
• снижение сроков выполнения работ
• экологически чистый
• возможность проведения работ в любых погодных условиях
• монтаж стандартной строительной техникой
• малый вес конструкции
• эстетичность конструкции
• отсутствие необходимости выемки грунта и его транспортировки
• возможность многократного использования

Шпунтовые сваи нашли применение во многих сферах строительства:

• укрепления берегов и водоемов, а также мелиорационных каналов против эрозии
• укрепления стен котлованов, а также построение террас при формировании ландшафта
• укрепления фундаментных траншей
• ограждения, предотвращающие поступление грунтовых вод при строении дорог
• элементы анкерных стен или шахтных креплений
• элементы конструкций, охраняющие дороги от оползней
• элементы конструкций шлюзов дорог
• предохранения от эрозий:
• крепление берегов резервуаров (аварийных и испарительных)
• строительство придорожных каналов
• скатов насыпных конусов у предмостных укреплений

Гидротехническое строительство:

• берегозащитные стены
• причальные сооружения
• доковые сооружения

Строительство водных путей:

• расширение водных путей
• герметичные стены
• укрепление берегов
• укрепление от размывов

Строительные сооружения на водных путях и водоёмах:

• шлюзы
• плотины
• швартовые палы
• берегозащитные стены
• водоприёмные и водоотводящие сооружения


Строительство путей сообщения

Автомобильные и железнодорожные пути:

• защитные стены
• звукоизоляционные стены
• устои мостов
• рампы
• резервуары для грунтовых вод
• тоннели

Инженерное и подземное строительство

строительные котлован:

• основание фундаментов
• крепление траншей
• подземные гаражи
• строительство жилых зданий

Охрана окружающей среды:

• Свалки, герметичные коллекторы

• вертикальные герметичные стены
• строительные котлованы для замены почвы
• ограждение участков с цистернами
• рампы для погрузки мусора

Защита водоёмов:

• насосные станции
• очистные сооружения
• бассейны для сбора дождевой воды
• укрепление плотин

Технология работ

Процесс производства работ по погружению шпунта включает в себя следующие пункты.

1. Подготовка площадки
2. Транспортировка шпунта
3. Погружение шпунта

1.Подготовка площадки включает в себя следующие операции: расчистка территории и планировка  строительной площадки, устройство временных дорог. Также необходимо открыть траншеи по осям забивки шпунта с отметкой дна на 0,5 м ниже верха шпунтовой стенки.

2.На объекте шпунтовые сваи сортируется и укладывается по длинам и маркам. Далее складируются в штабеля высотой не более 1.5 м возле места погружения. Перед погружением каждый шпунт осматривается, проверяется прямолинейность шпунта, отсутствие деформаций, целостность замков.

3.Шпунтовую сваю закрепляют на вибропогружателе, переводят его в вертикальное положение и перемещают к месту погружения. Шпунт погружают сразу на проектную глубину. Следующий поднятый ПВХ шпунт заводят замок в замок с уже забитым шпунтом. Скорость погружения должна быть не менее 0,3 м/мин для вибропогружателей.  Положение шпунта проверяется по разметке, а вертикальность по отвесу.  При погружении последующих шпунтов контрольные промеры производят через каждые 10-15 шпунтин. При производстве работ в зимнее время производится оттаивание грунта на глубине промерзания. Для сохранности направления погружения шпунта по обе стороны будущей шпунтовой стенки устанавливают направляющие, которые притягивают к маячным шпунтам парными схватками таким образом, чтобы расстояние между ними соответствовали типу и размерам погружаемого шпунта. При небольшой величине отклонения она устраняется оттяжкой шпунта в процессе погружения в направлении, противоположном отклонению. При больших отклонениях — погружается клиновидный шпунт. Допускаемые  отклонения шпунтовой стены от проектного положения на  отметке верха шпунта должна быть не более 150мм, на уровне поверхности грунта – 100 мм.
