Шпунт ПВХ "МИАКОМ ГШ" У-250

Шпунт ПВХ МИАКОМ ГШ представляет собой конструкцию длиной элементов до 15м с трапециобразным поперечным сечением. Профили, соединяясь друг с другом специальными замками (пазами) по краям стенок, обеспечивающими надежность конструкции на разрыв и деформацию, погружаются в грунт, образуя прочную стену.



Шпунт ПВХ МИАКОМ ГШ изготовлен из не пластифицированного жесткого ударопрочного поливинилхлорида, стойкого к агрессивным средам. Представляет собой конструкцию с сечением в виде П-образного профиля, длиной 15 м

Поливинилхлорид является диэлектрическим материалом, устойчив к агрессивному воздействию кислот и щелочей, ультрафиолетовому излучению, а также к сезонному перепаду температур. Шпунт ПВХ не подвержен процессам гниения и коррозии, не изменяет форму при низкой минусовой температуре, огнеупорен и обладает повышенной прочностью. Шпунт ПВХ-экологически чистый материал, имеет эстетичный вид и может использоваться, как элемент ландшафта. Шпунтовая стена служит барьером между водой и грунтом. Препятствуя подмыву берегов, тем самым предотвращает опасность образования оползней и обвалов. Системы из Шпунта ПВХ хорошо зарекомендовали себя в зонах постоянной вибрационной нагрузки, что позволяет использовать их для стабилизации железнодорожных насыпей, также методом шпунтования производится укрепление откосов автомобильных дорог, благодаря чему можно увеличить срок эксплуатации дорожного полотна.

Технология производства

Изготовление данного изделия производиться на высокопроизводительных экструзионных линиях с использованием уникального высокотехнологичного процесса соединения двух различных пластических масс в единый профиль и оснастки. Благодаря данной технологии уменьшается пористость и как следствие увеличивается срок службы шпунта, повышаются прочностные характеристики, и что немаловажно, снижается стоимость изделия с такими уникальными свойствами

Преимущества применения шпунта ПВХ

• снижение себестоимости объекта строительства
• снижение сроков выполнения работ
• экологически чистый
• возможность проведения работ в любых погодных условиях
• монтаж стандартной строительной техникой
• малый вес конструкции
• эстетичность конструкции
• отсутствие необходимости выемки грунта и его транспортировки
• возможность многократного использования

Отличия шпунта ПВХ от металлического шпунта:

Шпунт ПВХ:	Металлический шпунт:
Небольшой вес	Большой вес
Не подвержен воздействию коррозии	Подвержен воздействию коррозии
Не подвержен воздействию микроорганизмов	Подвержен воздействию микроорганизмов
Не подвержен воздействию кислот и щелочей	Подвержен воздействию кислот и щелочей
Относительно небольшая стоимость	Высокая стоимость
Возможность монтажа в любое время года	Сезонность монтажа
Эстетичный вид	Не эстетичный вид

Существуют различные методы установки шпунтового ограждения:

• Вибропогружением
• Вдавливанием
• Подмывом

Погружение шпунтовых свай проводится автономными гидравлическими станциями или установками на базе экскаватора. Могут использоваться специальные плавсредства или понтоны, оборудованные стрелой для крепления вибропогружателя, что позволяет производить монтаж шпунтовой стены, как с берега, так и с воды.

Производство

Характеристики

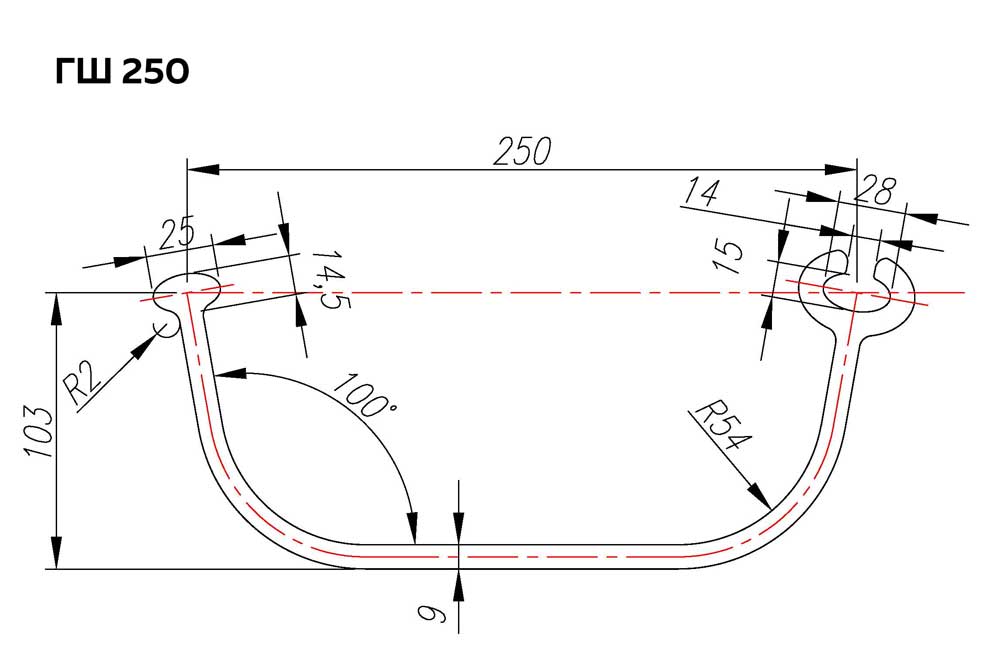

Ширина (по центрам замков), мм (для 1м сваи)	250
Глубина, мм (для 1м сваи)	103
Толщина, мм (для 1м сваи)	9,0
Масса 1 п.м., кг (для 1м сваи)	5,8
Площадь поперечного сечения, см² (для 1м сваи)	41
Момент инерции Ix, см⁴ (для 1м сваи)	669,44
Момент сопротивления, Wx, см³ (для 1м сваи)	84,75
Масса 1 п.м., кг (для 1м стенки)	23,2
Площадь поперечного сечения, см² (для 1м стенки)	164
Момент инерции Ix, см⁴ (для 1м стенки)	8565
Момент сопротивления, Wx, см³ (для 1м стенки)	829,94
Плотность, г/см³	1,3 - 1,65
Предел прочности при изгибе, мПа	54,2
Модуль упругости при изгибе, мПа	3652
Модуль упругости при растяжении, мПа	2740,0
Ударная вязкость по Шарпи, кДж/м²	136,0
Примечание	Цветовая гамма по RAL по желанию заказчика

Отрасли применения

Преимущества применения шпунта ПВХ

• снижение себестоимости объекта строительства
• снижение сроков выполнения работ
• экологически чистый
• возможность проведения работ в любых погодных условиях
• монтаж стандартной строительной техникой
• малый вес конструкции
• эстетичность конструкции
• отсутствие необходимости выемки грунта и его транспортировки
• возможность многократного использования

Шпунтовые сваи нашли применение во многих сферах строительства:

• укрепления берегов и водоемов, а также мелиорационных каналов против эрозии
• укрепления стен котлованов, а также построение террас при формировании ландшафта
• укрепления фундаментных траншей
• ограждения, предотвращающие поступление грунтовых вод при строении дорог
• элементы анкерных стен или шахтных креплений
• элементы конструкций, охраняющие дороги от оползней
• элементы конструкций шлюзов дорог
• предохранения от эрозий:
• крепление берегов резервуаров (аварийных и испарительных)
• строительство придорожных каналов
• скатов насыпных конусов у предмостных укреплений

Гидротехническое строительство:

• берегозащитные стены
• причальные сооружения
• доковые сооружения

Строительство водных путей:

• расширение водных путей
• герметичные стены
• укрепление берегов
• укрепление от размывов

Строительные сооружения на водных путях и водоёмах:

• шлюзы
• плотины
• швартовые палы
• берегозащитные стены
• водоприёмные и водоотводящие сооружения


Строительство путей сообщения

Автомобильные и железнодорожные пути:

• защитные стены
• звукоизоляционные стены
• устои мостов
• рампы
• резервуары для грунтовых вод
• тоннели

Инженерное и подземное строительство

строительные котлован:

• основание фундаментов
• крепление траншей
• подземные гаражи
• строительство жилых зданий

Охрана окружающей среды:

• Свалки, герметичные коллекторы

• вертикальные герметичные стены
• строительные котлованы для замены почвы
• ограждение участков с цистернами
• рампы для погрузки мусора

Защита водоёмов:

• насосные станции
• очистные сооружения
• бассейны для сбора дождевой воды
• укрепление плотин

Технология работ

Процесс производства работ по погружению шпунта включает в себя следующие пункты.

1. Подготовка площадки
2. Транспортировка шпунта
3. Погружение шпунта

1.Подготовка площадки включает в себя следующие операции: расчистка территории и планировка  строительной площадки, устройство временных дорог. Также необходимо открыть траншеи по осям забивки шпунта с отметкой дна на 0,5 м ниже верха шпунтовой стенки.

2.На объекте шпунтовые сваи сортируется и укладывается по длинам и маркам. Далее складируются в штабеля высотой не более 1.5 м возле места погружения. Перед погружением каждый шпунт осматривается, проверяется прямолинейность шпунта, отсутствие деформаций, целостность замков.

3.Шпунтовую сваю закрепляют на вибропогружателе, переводят его в вертикальное положение и перемещают к месту погружения. Шпунт погружают сразу на проектную глубину. Следующий поднятый ПВХ шпунт заводят замок в замок с уже забитым шпунтом. Скорость погружения должна быть не менее 0,3 м/мин для вибропогружателей.  Положение шпунта проверяется по разметке, а вертикальность по отвесу.  При погружении последующих шпунтов контрольные промеры производят через каждые 10-15 шпунтин. При производстве работ в зимнее время производится оттаивание грунта на глубине промерзания. Для сохранности направления погружения шпунта по обе стороны будущей шпунтовой стенки устанавливают направляющие, которые притягивают к маячным шпунтам парными схватками таким образом, чтобы расстояние между ними соответствовали типу и размерам погружаемого шпунта. При небольшой величине отклонения она устраняется оттяжкой шпунта в процессе погружения в направлении, противоположном отклонению. При больших отклонениях — погружается клиновидный шпунт. Допускаемые  отклонения шпунтовой стены от проектного положения на  отметке верха шпунта должна быть не более 150мм, на уровне поверхности грунта – 100 мм.
